HELIX Axial-Rollsystem RG10-S / FG10-S, stillstehend

  Metrisches ISO-
Gewinde DIN 13
Regel- und Feingewinde		 Amerikanische
UN/UNC/UNF/UNEF/UNS-Gewinde
ASME B1.1		 Rohrgewinde
DIN EN ISO 228
(mm)		 Whitworth-
Regelgewinde
BS84 (BSW)
(X)*
(mm)		 Whitworth-
Feingewinde
BS84 (BSF)		 Rohrgewinde
DIN EN 10226
ISO 7, K1/16
(kg)		 Amerikanische
kegelige Rohrgewinde
ANSI/ASME B1.20.1 ANSI 1.20.3
HELIX RG-10-S M6–M10 UN/UNC/UNF 1/4"–7/16" G 1/16″ + G 1/8″ BSW1/4″–7/16″ BSF1/4″–7/16″ R 1/16" + R 1/8" NPT 1/16" + NPT 1/8"
HELIX FG-10-S M6×0.5–M10×1.25 UNEF 1/4"–7/16 – BSW1/4″–7/16″ BSF1/4″–7/16″ – –
Axialrollwerkzeug HELIX RG16-S / FG16-S stillstehend
Gewicht Werkzeug mit Rollen 2,2 kg
Gewicht Schaft 0,3–1 kg
Schließeinrichtung 1,2 kg
Schaft-Ø D
mm (Zoll)		 d (mm) L (mm) LS (mm)
(mm)		 L1 (mm) L2 (mm) L3 (mm) G
19,05 (3/4″) 10,5 56,2 50 6,2 - - M14-LH
20 10,5 56,2 50 6,2 - - M14-LH
22 10,5 56,2 50 6,2 - - M14-LH
25 10,5 56,2 70 6,2 - - M14-LH
25,4 (1″) 10,5 56,2 70 6,2 - - M14-LH
VDI 20 10,5 58 40 18 6,2 50 -
VDI 25 10,5 66 48 18 6,2 58 -

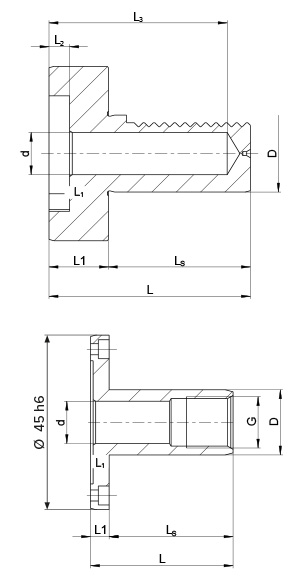

Abbildung: Schaft-Maße, siehe Tabelle

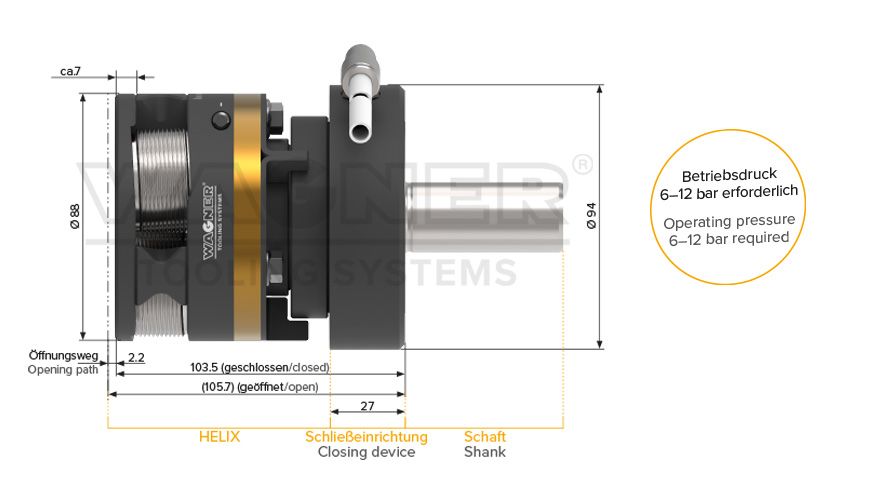

Helix RG10-S / FG10-S  mit Schließeinrichtung

Jedes stillstehend eingesetzte Axial-Rollsystem HELIX kann mit einer Schließeinrichtung (pneumatisch oder kühlmittelbetrieben) nachgerüstet werden.

Metrische ISO Gewinde DIN 13
Unified Gewinde ANSI B1.1
Whitworth-Gewinde B.S.84

Metrisches ISO-
Gewinde DIN 13		 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
M6 × 1 X
M6 × 0,75 X X
M6 × 0,5   X
M7 × 1 X
M7 × 0,75 X X
M7 × 0,5   X
M8 × 1,25 X
M8 ×1 X X
M8 × 0,75   X
M8 × 0,5   X
M9 × 1,25 X
M9 × 1 X X
M9 × 0,75   X
M9 × 0,5   X
M10 × 1,5 X
M10 × 1,25 X X
M10 × 1 X X
M10 × 0,75   X
M10 × 0,5   X
Unified Gewinde ANSI B1.1 Rollsystem
RG10-S / RG10-R		 Rollsystem
FG10-S / FG10-R
1/4-20UNC X
1/4-28UNF X
1/4-32UNEF X X
5/16-20UN X
5/16-18UNC X
5/16-24UNF X
5/16-28UN X X
5/16-32UNEF X X
5/16-36UNS   X
3/8−16UNC X
3/8-20UN X
3/8-24UNF X X
3/8-28UN   X
3/8-32UNEF   X
3/8-36UNS   X
1/16NPT X
1/8NPT X
Whitworth- Gewinde
B.S. 84		 Rollsystem
RG10-S / RG10-R		 Rollsystem
FG10-S / FG10-R
1/4″-20BSW X
1/4″-26BSF X
1/4″-32BSFS X X
9/32″-26BSF X
5/16″-18BSW X
5/16″-22BSF X
5/16″-26BSFS X X
5/16″-32BSFS X X
3/8″-16BSW X
3/8″-20BSF X
3/8″-26BSFS X X
3/8″-32BSFS   X

Whitworth-Rohrgewinde, DIN EN ISO 228
Whitworth-Rohrgewinde, kegelig DIN EN ISO 10226, DIN 2999, DIN 3858

Whitworth Rohrgewinde DIN EN ISO 228 Rollsystem
RG10-S / RG10-R		 Rollsystem
FG10-S / FG10-R
G1/8 X X
G1/4   X
Whitworth-Rohrgewinde, kegelig,
DIN EN 10226, DIN 2999, DIN 3858		 Rollsystem
RG10-S / RG10-R		 Rollsystem
FG10-S / FG10-R
R1/16 X X
R1/8   X
