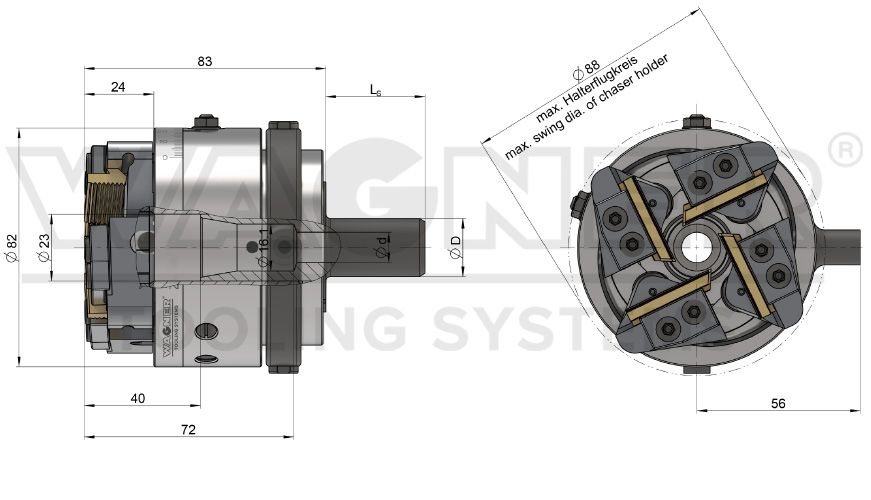

Gewinde-Schneidsystem Kompakt, stillstehend
Gewicht | 2,8 kg |
---|---|
Arbeitsbereich Ø (mm/zoll) | 4–38 mm / 0,157–1,496″ |
Max. Steigung | 2,5 mm / 10 t.ip.i |
Strehlerhalter | siehe Haltertabellen |
Zubehör:
Einstellvorrichtung mit Messuhr
Schaft-Ø D mm (Zoll) |
Länge Ls mm | d mm | Innenanschlag | Max. Gewindelänge |
---|---|---|---|---|
16 | 42 | 10 | ja | bis Ø 16: 72 |
19,05 (3/4″) | 42 | 10 | ja | bis Ø 16: 72 |
20 | 50 | 10 | – | bis Ø 16: 72 |
20 | 50 | 16 | ja | bis Ø 13: unbegrenzt |
25 | 50 | 16 | ja | bis Ø 16: unbegrenzt |
25,4 (1″) | 50 | 16 | ja | bis Ø 16: unbegrenzt |
25,4 (1″) | 70 | 16 | ja | bis Ø 16: unbegrenzt |
30 | 50 | 16 | ja | bis Ø 16: unbegrenzt |
32 | 80 | 16 | – | bis Ø 16: unbegrenzt |
VDI20 | 40 | 16 | – | bis Ø 16: 71 |
VDI30 | 55 | 16 | – | bis Ø 16: 71 |
VDI40 | 63 | 16 | – | bis Ø 16: 71 |
