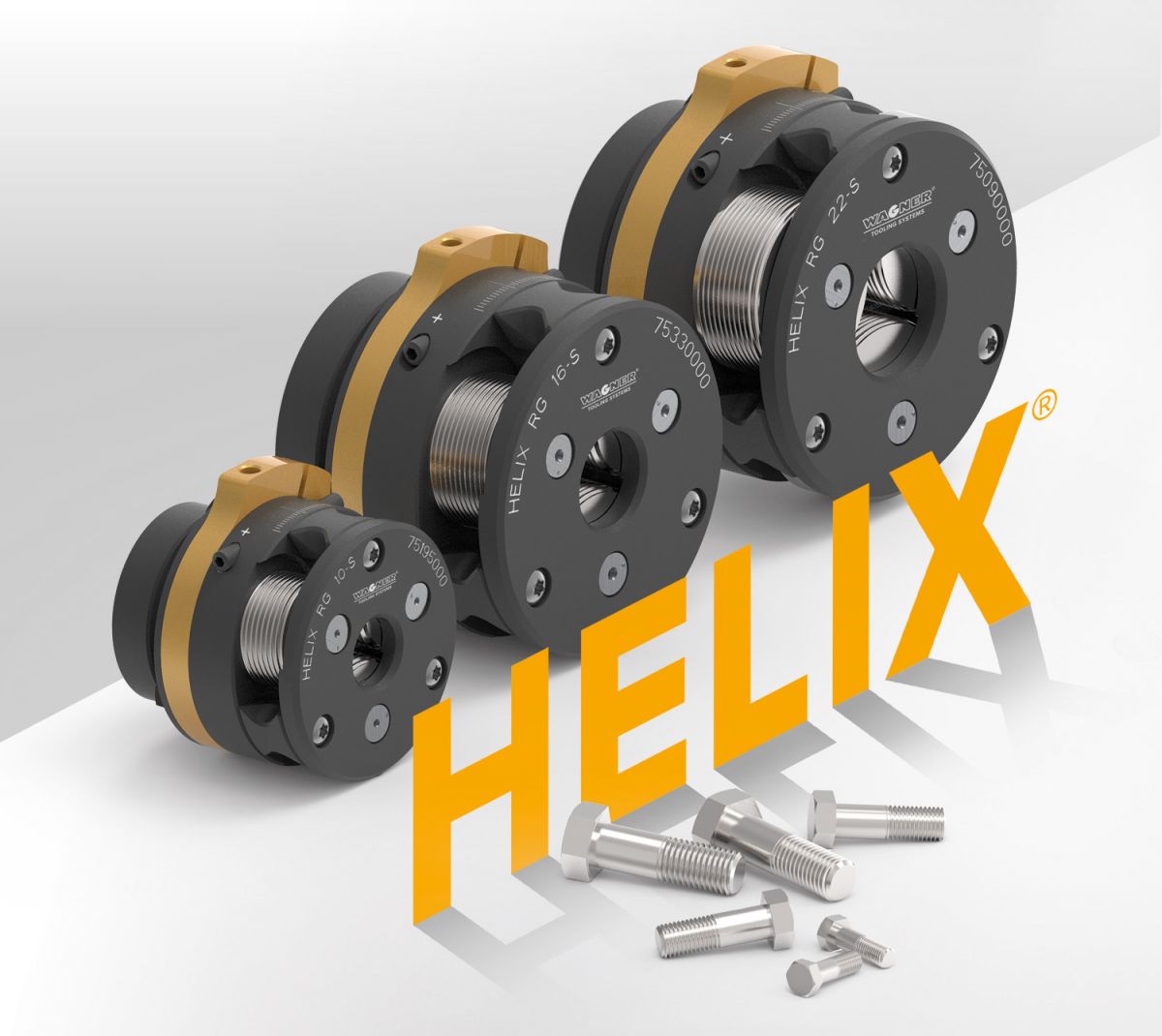

BAUART HELIX

HELIX - UNSER EXPERTE FÜR DAS AXIALE GEWINDEROLLEN
KOMPAKT UND ANWENDERFREUNDLICH

HELIX RG22-S
stillstehend für Regelgewinde bis M22
HELIX FG22-S
stillstehend für Feingewinde bis M22 × 2

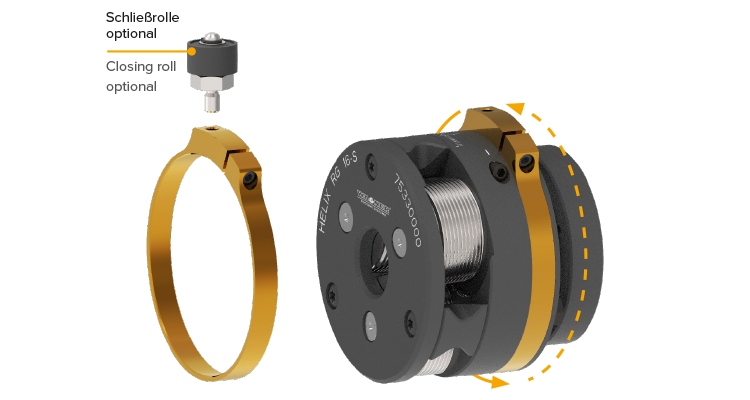

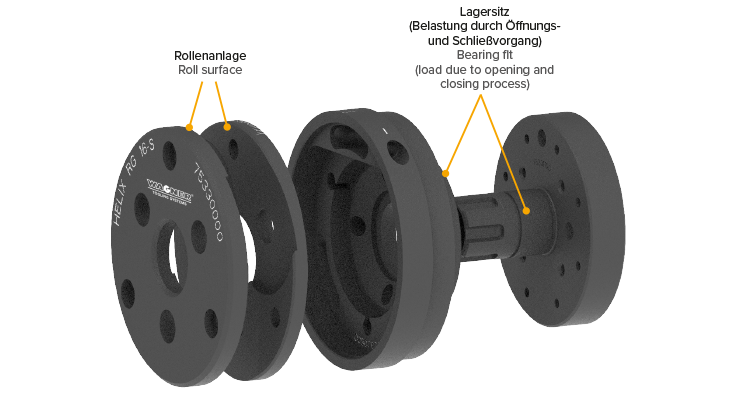

Das neue HELIX Axial-Gewinderollwerkzeug von Wagner ist ein sehr kompaktes Werkzeug mit überdurchschnittlich großen Rollendurchmessern, die die Lebensdauer verlängern. Eine einfache und präzise Feineinstellung durch einen beidseitigen Anschlag und ein Schließhebel zur stufenlosen Positionierung machen das Werkzeug leicht bedienbar. Das HELIX Rollsystem hat einen konkurrenzlos großen Arbeitsbereich und die Frontplatte ist mit einer großen Bohrung für große Bunddurchmesser ausgestattet.
HELIX RG22-R
rotierend für Regelgewinde bis M22
HELIX FG22-R
rotierend für Feingewinde bis M22 × 2
VORTEILE
- Großer Arbeitsbereich (M10–M22)
- Großer Bohrungsdurchmesser
- Großer Rollendurchmesser
- Frontplatte mit großer Bohrung für große Bunddurchmesser
- Kompakte Abmessungen
- Anwenderfreundlich durch einfache Handhabung und auswechselbare Verschleißteile
- Stabile Befestigung der auswechselbaren Aufnahmeschäfte (für alle gängigen Schnittstellen)
Metrisches ISO- Gewinde DIN 13 Regel- und Feingewinde |
Amerikanische UN/UNC/UNF/UNEF/UNS-Gewinde ASME B1.1 |
Rohrgewinde DIN EN ISO 228 (mm) |
Whitworth- Regelgewinde BS84 (BSW) (X)* (mm) |
Whitworth- Feingewinde BS84 (BSF) |
Rohrgewinde DIN EN 10226 ISO 7, K1/16 (kg) |
Amerikanische kegelige Rohrgewinde ANSI/ASME B1.20.1 ANSI 1.20.3 |
---|---|---|---|---|---|---|
M10–M22 M9 × 0,5–M22 × 2 |
UNC 3/8″-16– 7/8″-12 UNEF 3/8″- 32–15/16″-32 |
G1/8″–G1/2″ | 3/8″–3/4″BSW | 3/8″–7/8″BSF | R1/8″–1/2″ | 1/8″–1/2″NPT |

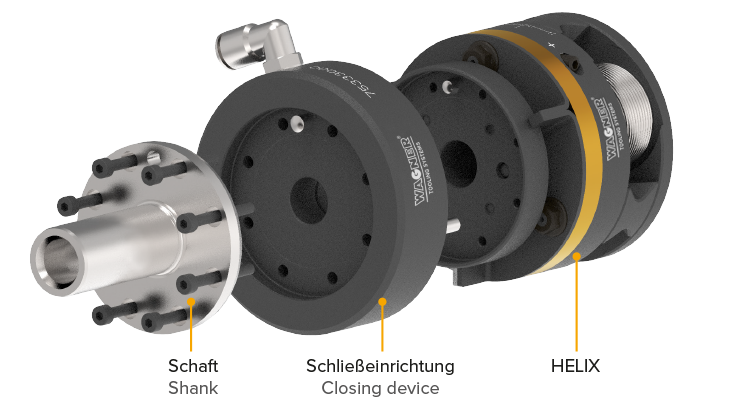

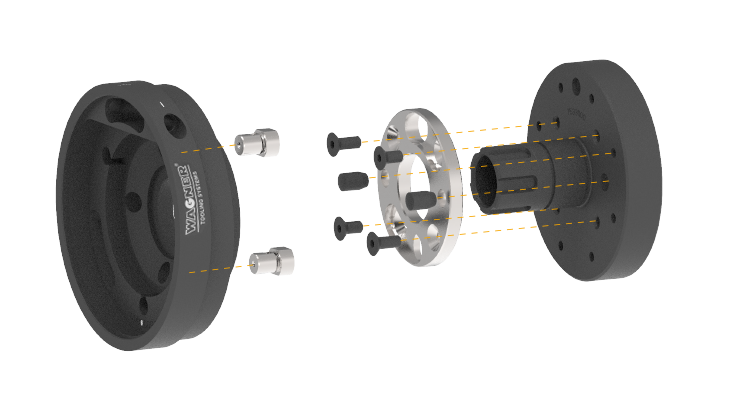

HELIX-SCHLIESSEINRICHTUNG
HELIX AXIAL-ROLLSYSTEME RG22-S/FG22-S MIT SCHLIESSEINRICHTUNG
Jedes stillstehend eingesetzte Axial-Rollsystem HELIX kann mit einer pneumatisch oder kühlmittelbetriebenen Schließeinrichtung nachgerüstet werden.

HELIX Gewindeabmessungen
Metrische ISO Gewinde DIN13
Metrisches ISO- Gewinde DIN 13 |
Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
M9 × 1 | X | |
M9 × 0,75 | X | |
M9 × 0,5 | X | |
M10 × 1,5 | X | |
M10 × 1,25 | X | X |
M10 × 1 | X | |
M10 × 0,75 | X | |
M10 × 0,5 | X | |
M11 × 1,5 | X | |
M11 × 1 | X | |
M11 × 0,75 | X | |
M11 × 0,5 | X | |
M12 × 1,75 | X | |
M12 × 1,5 | X | |
M12 × 1,25 | X | |
M12 × 1 | X | |
M12 × 0,75 | X |
Metrisches ISO- Gewinde DIN 13 |
Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
M13 × 1,5 | X | |
M13 × 1 | X | |
M13 × 0,75 | X | |
M14 × 2 | X | |
M14 × 1,5 | X | X |
M14 × 1,25 | X | |
M14 × 1 | X | |
M14 × 0,75 | X | |
M15 × 1,5 | X | X |
M15 × 1 | X | |
M15 × 0,75 | X | |
M16 × 2 | X | |
M16 × 1,5 | X | X |
M16 × 1,25 | X | |
M16 × 1 | X | |
M17 × 2 | X | |
M17 × 1,5 | X |
Metrisches ISO- Gewinde DIN 13 |
Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
M17 × 1 | X | |
M17 × 0,75 | X | |
M18 × 2,5 | X | |
M18 × 2 | X | X |
M18 × 1,5 | X | |
M18 × 1 | X | |
M19 × 2 | X | X |
M19 × 1,5 | X | |
M19 × 1 | X | |
M20 × 2,5 | X | |
M20 × 2 | X | X |
M20 × 1,5 | X | |
M20 × 1 | X | |
M22 × 2,5 | X | |
M22 × 2 | X | X |
M22 × 1,5 | X | |
M22 × 1 | X |
Unified Gewinde ANSI B1.1
Unified Gewinde ANSI B1.1 | Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
3/8-16UNC | X | |
3/8-20UN | X | |
3/8-24-UNF | X | |
3/8-28UN | X | |
3/8-32UNEF | X | |
7/16-14UN | X | |
7/16-16UN | X | |
7/16-20UNF | X | X |
7/16-28UNEF | X | |
7/16-32UN | X | |
1/2-13UNC | X | |
1/2-16UN | X | |
1/2-18UN | X | |
1/2-20UNF | X | |
1/2-28UNEF | X | |
1/2-32UN | X | |
9/16-12UN | X | |
9/16-14UN | X |
Unified Gewinde ANSI B1.1 | Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
9/16-16UN | X | |
9/16-18UNF | X | |
9/16-20UN | X | |
9/16-22UN | X | |
9/16-24UNEF | X | |
9/16-26UNEF | X | |
9/16-28UN | X | |
9/16-32UN | X | |
5/8-11UNC | X | |
5/8-12UN | X | |
5/8-16UN | X | X |
5/8-18UNF | ||
5/8-20UN | X | |
5/8-24UNEF | X | |
5/8-28UN | X | |
5/8-32UN | X | |
11/16-12UN | X | |
11/16-16UN | X | X |
Unified Gewinde ANSI B1.1 | Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
11/16-20UN | X | |
11/16-24UNEF | X | |
11/16-28UN | X | |
3/4-10UNC | X | |
3/4-12UN | X | |
3/4-16UNF | X | |
3/4-20UNEF | X | |
13/16-12UNC | X | |
13/16-16UN | X | |
13/16-20UNF | X | |
7/8-12UN | X | |
7/8-14UNF | X | |
7/8-16UN | X | |
7/8-20UNEF | X | |
15/16-12UN | X | |
15/16-16UNF | X | |
15/16-16UNF | X |
Whitworth-Rohrgewinde, DIN EN ISO 228
Whitworth-Rohrgewinde, kegelig DIN EN ISO 10226, DIN 2999, DIN 3858
Amerikanisches Rohrgewinde NPT, kegelig, DIN EN ISO 10226, DIN 2999, DIN3858
Whitworth Rohrgewinde DIN EN ISO 228 | Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
G1/8 | X | |
G1/4 | X | |
G3/8 | X | |
G1/2 | X |
Whitworth-Rohrgewinde, kegelig, DIN EN 10226 DIN 2999 DIN 3858 |
Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
R1/8 | X | |
R1/4 | X | |
R3/8 | X | |
R1/2 | X |
Amerikanisches Rohrgewinde NPT, kegelig DIN EN ISO 10226 DIN 2999 DIN 3858 |
Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
1/8NPT | X | |
1/4NPT | X | |
3/8NPT | X | |
1/2NPT | X |
Whitworth-Gewinde B.S. 84
Whitworth- Gewinde B.S. 84 |
Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
3/8″-16BSW | X | |
3/8″-20BSF | X | |
3/8″-26BSFS | X | |
3/8″-32BSFS | X | |
7/16″-14BSW | X | |
7/16″-18BSF | X | |
7/16″-26BSFS | X | |
1/2″-12BSW | X | |
1/2″-16BSF | X | |
1/2″-26BSFS | X |
Whitworth- Gewinde B.S. 84 |
Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
9/16″-12BSW | X | |
9/16″−16BSF | X | |
9/16″-20BSFS | X | X |
9/16″-26BSFS | X | |
5/8″-11BSW | X | |
5/8″-13BSFS | X | |
5/8″-14BSF | X | |
5/8″-20BSFS | X | |
5/8″-22BSFS | X | |
5/8″-26BSFS | X |
Whitworth- Gewinde B.S. 84 |
Rollsystem RG22-S | Rollsystem FG22-S |
---|---|---|
11/16″-11BSW | X | |
11/16″-14BSF | X | |
11/16″-16BSFS | X | |
11/16″-20BSFS | X | |
11/16″-22BSFS | X | |
3/4″-10BSW | X | |
3/4″-12BSF | X | |
3/4″-14BSFS | X | |
3/4″-16BSFS | X | |
3/4″-18BSFS | X | |
3/4″-20BSFS | X | |
3/4″-26BSFS | X |
