Axialrollköpfe mit Rollenhaltern stillstehend

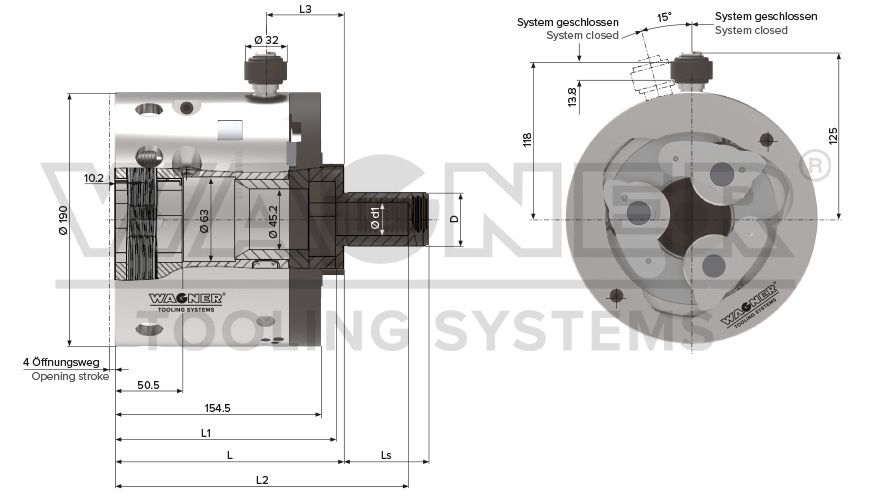

| Gewicht | 28 kg |
|---|---|
| Arbeitsbereich Ø (mm/Zoll): | |
| - Regelgewinde RS42 | 8–42 mm / 0,315–1,535″ |
| - Feingewinde RS42 | 8–45 mm / 0,315–1,654″ |
| - Feingewinde RS42/75 | 45–47 mm / 1,654–2,953″ |
| Max. Steigung | 4,5 mm / 6 t.p.i. |
| Schaft-Ø D mm (Zoll) |
d (mm) | L (mm) | LS (mm) | L1 (mm) | L2 (mm) | L3 (mm) |
|---|---|---|---|---|---|---|
| 32 | 15 | 155,5 | 75 | 146,5 | ∞ | 42,5 |
| 40 | 30 | 155,5 | 120 | 146,5 | ∞ | 42,5 |
| 50 | 33 | 175,5 | 120 | 146,5 | ∞ | 62,5 |
| 60 | 48,4 | 155,5 | 120 | ∞ | - | 42,5 |
| VDI 30 | 16,2 | 171,5 | 55 | 165,5 | 219,5 | 58,5 |
| VDI 40 | 25 | 171,5 | 63 | 165,5 | 219,5 | 58,5 |
| VDI 50 | 32 | 171,5 | 78 | 165,5 | 232,5 | 58,5 |
HINWEIS:
- Schließeinrichtung auf Anfrage
- Weitere Schäfte auf Anfrage
(z.B. HSK und Capto)
