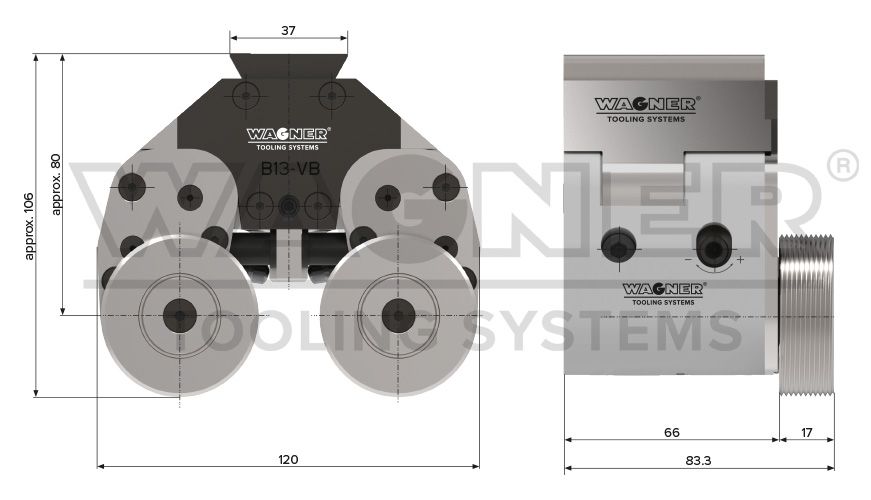

Tangenzialwerkzeug B13
*Rollen DR1 = 25,75 mm
Gewicht Werkzeug mit Rollen 3,8 kg
Gewicht Adapter ca. 2 kg
Max. Vorschubkraft 4900 N
Regelgewinde Ø (mm/Zoll) 3–22 mm / 0,12–0,866″
Feingewinde Ø (mm/Zoll) 3–30 mm / 0,12–1,181″
Max. Steigung 2,5 mm / 0,098″
Max. Gewindelänge (minus 2 x Gewindesteigung) 22,6* mm / 0,89″
Abstand Rolle bis Werkzeugkante 13,4 mm / 0,53″
Beispiel Gewinde M17 × 0,75-LH
Gewindelänge 12 mm
Werkstoff 1.7228
Rollgeschwindigkeit 40 m/min
Drehzahl 800/min
Vorschub 0,20 mm
Bearbeitungszeit 1,6 s
Kühlung/Schmierung Öl
Einsatzparameter
  Bitte beachten Sie, dass die Angaben Richtwerte darstellen, die für individuelle Fälle angepasst werden müssen.
Rollgeschwindigkeit 30–80 m/min
Schmierung Emulsion oder Öl; eine Filterung des Schmiermediums (< 40 μm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern





Erforderliche Werkzeugausstattung
- Adapter maschinenspezifisch
- Mikrometer-Einstelllehre (Standard)
- Gewindespezifische Einstelllehre (Optional)

Zubehör:
Mikrometer-Einstelllehre
