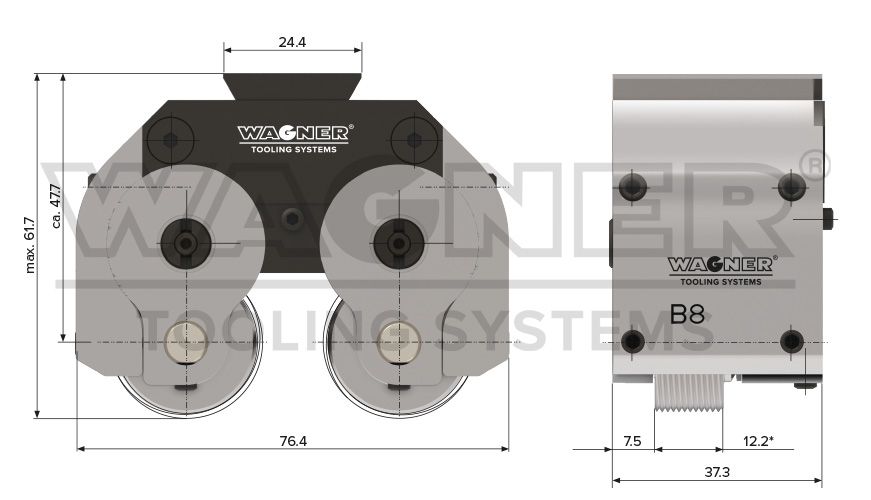

Wagner Tangential-Rollsystem B8
Tangential-Rollsystem B8
Gewicht Werkzeug mit Rollen 0,9 kg
Gewicht Adapter ca. 1,5 kg
Max. Vorschubkraft 1600 N
Regelgewinde Ø (mm/Zoll) 1,6–12 mm / 0,06–0,5″
Feingewinde Ø (mm/Zoll) 1,6–13 mm / 0,06–0,5″
Max. Gewindelänge (minus 2 x Gewindesteigung) 14 mm / 0,55″
Abstand Rolle bis Werkzeugkante 7,5 mm / 0,28″
Beispiel Gewinde M10 × 1
Gewindelänge 6,5 mm
Werkstoff 1.0715
Rollgeschwindigkeit 75 m/min
Drehzahl 2500/min
Vorschub 0,25 mm
Bearbeitungszeit 0,4 s
Kühlung/Schmierung Öl
Einsatzparameter
  Bitte beachten Sie, dass die Angaben Richtwerte darstellen, die für individuelle Fälle angepasst werden müssen.
Rollgeschwindigkeit 30–80 m/min
Schmierung Emulsion oder Öl; eine Filterung des Schmiermediums (< 40 μm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern





Erforderliche Werkzeugausstattung
- Adapter maschinenspezifisch
- Mikrometer-Einstelllehre (Standard)
- Gewindespezifische Einstelllehre (Optional)

Zubehör:
Mikrometer-Einstelllehre
